導讀： 鏈板輸送機通過電機驅動減速器，進而通過傳動裝置和主動鏈輪裝置將動力傳遞給鏈條，利用牽引鏈和金屬板完成物料的輸送過程。其結構設計使得該設備能夠在多種方向和環境中穩定運行，廣泛應用于各行各業

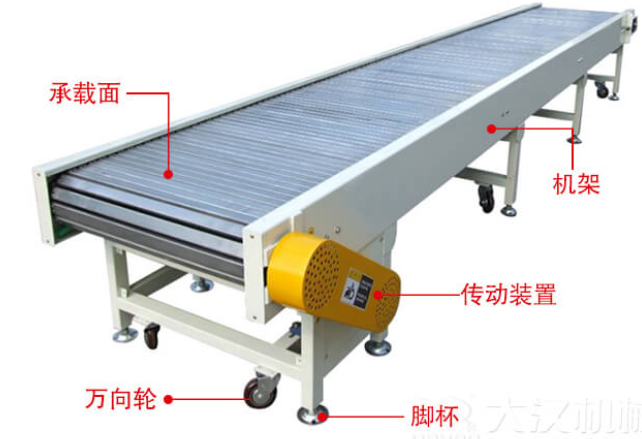

鏈板輸送機的工作原理主要包括以下幾個步驟：
驅動裝置：鏈板輸送機的頭部驅動裝置由電機、減速器、傳動裝置和主動鏈輪裝置組成。電機帶動減速器旋轉，減速器通過傳動裝置將動力傳遞給主動鏈輪裝置。
動力傳遞：動力通過驅動裝置通過一對套筒滾子鏈輪傳遞到主軸，然后驅動槽板運行，以適應不同傳動速度的需求。
牽引鏈和金屬板：鏈板輸送機利用固接在牽引鏈上的一系列鏈條提供牽引力，用金屬板作為承載體引領物料隨著水平或者傾斜方向輸送。鏈條利用其循環往復運動提供牽引動力，而金屬板則完成物料的輸送工作。
輸送過程：當電機帶動減速機旋轉時，減速機通過鏈條將動力傳遞給輸送機的鏈條，鏈條上的板片將物料從一端輸送到另一端，實現物料的輸送。
尾輪裝置：鏈板輸送機的尾輪裝置是其改向部分，由尾輪軸、兩只尾輪及軸承等組成，用于調整輸送方向。
拉緊裝置：為了確保鏈條的正常運行，通常會配備拉緊裝置，采用螺旋結構來保持鏈條的張力。
綜上所述，鏈板輸送機通過電機驅動減速器，進而通過傳動裝置和主動鏈輪裝置將動力傳遞給鏈條，利用牽引鏈和金屬板完成物料的輸送過程。其結構設計使得該設備能夠在多種方向和環境中穩定運行，廣泛應用于各行各業
